電動調節閥是怎么實現調節的
[ 2021-07-13 ]

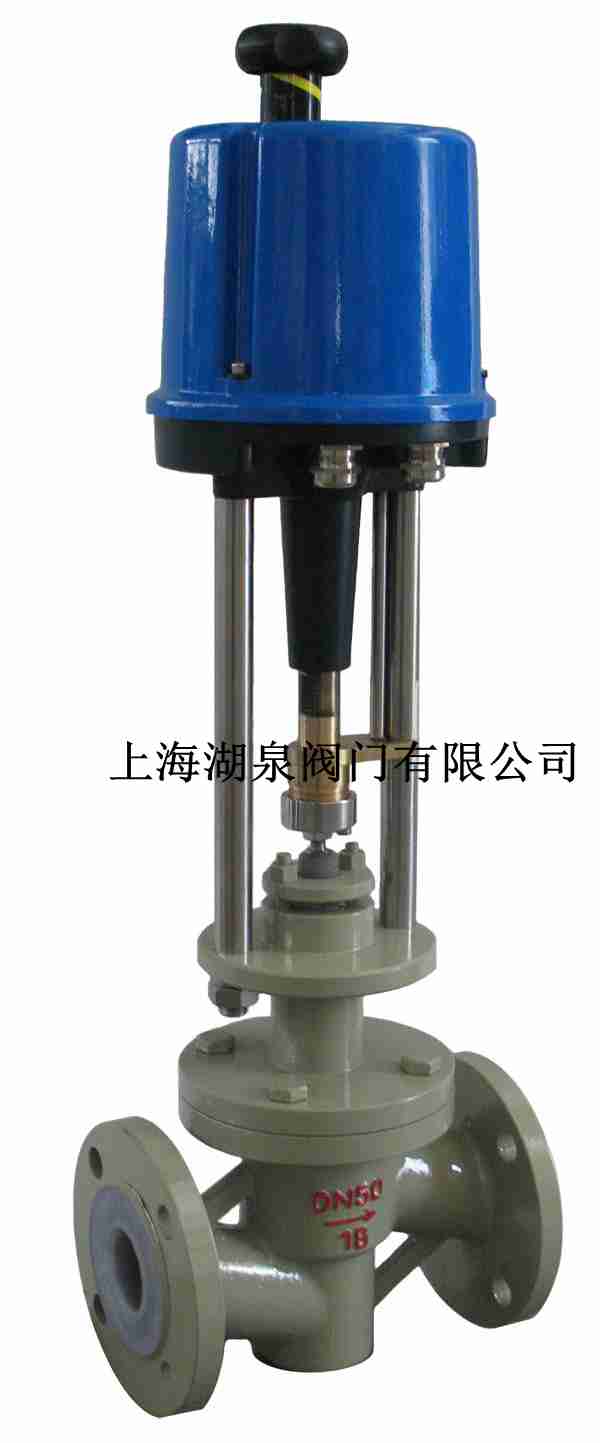

電動調節閥是怎么實現調節的？首先電動調節閥閥門結構由電動執行機構和調節閥連接組合后經過機械連接裝配、調試安裝構成電動調節閥。它的主件材料：閥體、閥蓋、填料壓蓋、閥桿、閥瓣、密封圈、指示標、閥桿螺母、螺帽套材 料：灰鑄鐵、鑄鋼、不銹鋼、黃銅。工作原理工作電源：DC24V,AC220V,AC380V等電壓等級。輸入控制信號：DC4-20MA或者DC1-5V。反饋控制信號：DC4-20MA（負載電阻礙500歐姆以下 電動調節閥怎么控制開度用壓力傳感器控制電動調節閥開度.傳感器輸出4-20MA. 要求:設定壓力值要求恒定(可調).壓力是通過開啟閥門的開度來實現的. 請教需要什么樣的電動調節閥和轉換器件.要獨立的.帶通訊接口的.閥門有開關繼電輸出可調的.(就是開關到一定開度有繼電信號輸出).
電動調節閥選用主要控制參數為：公稱直徑、設計公稱壓力、介質允許溫度范圍、流量系數等。電動調節閥在控制形式上是通過閥門開啟角度大小來實現控制開度和截面面積。控制過程是在電機轉動過程中，不斷以線性電阻值反饋給控制單元，控制單元根據測量值和電動調節閥的反饋電阻值進行比對和判斷，發出控制信號到達目標位置停止動作的原理。
電動調節閥如何實現故障關
電動調節閥在失去電源的狀態下，只能手動。不論角行程或是直行程，都有電機，需要電源驅動才能達到所需位置。失去信號后，可以通過相應的設置（常規儀表控制），實現自動開或關?；蚴窃贒CS、PLC加一段程序，控制使其達到要求的位置狀態。而氣動調節閥可以很容易作到你所說的要求。只是在選擇調節閥時，要注意正反作用。根據工藝要求選擇。
怎樣將原來是模擬量4-20ma控制的電動調節閥變?yōu)殚_關量控制
電流達到設定值，輸出開關閉合（打開），接入20毫安信號后，閥門全開。電流低于設定值，輸出開關打開（閉合），接入0毫安信號，閥門關閉。變壓器的溫控器所帶的繼電器的輔助點（變壓器超溫后變位）、閥門凸輪開關所帶的輔助點（閥門開關后變位）。
接觸器所帶的輔助點（接觸器動作后變位）、熱繼電器（熱繼電器動作后變位），這些點一般都傳給PLC或綜保裝置，電源一般是由PLC或綜保裝置提供的，自己本身不帶電源，所以叫無源接點，也叫PLC或綜保裝置的開入量。
開關量輸出是指數字量輸出，輸出0或1，用于控制外部信號燈、繼電器等開關信號。 開關量輸出函數有兩種，一種是按字節輸出；另一種是按位輸出。
電動調節閥選用主要控制參數為：公稱直徑、設計公稱壓力、介質允許溫度范圍、流量系數等。電動調節閥在控制形式上是通過閥門開啟角度大小來實現控制開度和截面面積。控制過程是在電機轉動過程中，不斷以線性電阻值反饋給控制單元，控制單元根據測量值和電動調節閥的反饋電阻值進行比對和判斷，發出控制信號到達目標位置停止動作的原理。
電動調節閥如何實現故障關
電動調節閥在失去電源的狀態下，只能手動。不論角行程或是直行程，都有電機，需要電源驅動才能達到所需位置。失去信號后，可以通過相應的設置（常規儀表控制），實現自動開或關?；蚴窃贒CS、PLC加一段程序，控制使其達到要求的位置狀態。而氣動調節閥可以很容易作到你所說的要求。只是在選擇調節閥時，要注意正反作用。根據工藝要求選擇。
電流達到設定值，輸出開關閉合（打開），接入20毫安信號后，閥門全開。電流低于設定值，輸出開關打開（閉合），接入0毫安信號，閥門關閉。變壓器的溫控器所帶的繼電器的輔助點（變壓器超溫后變位）、閥門凸輪開關所帶的輔助點（閥門開關后變位）。
接觸器所帶的輔助點（接觸器動作后變位）、熱繼電器（熱繼電器動作后變位），這些點一般都傳給PLC或綜保裝置，電源一般是由PLC或綜保裝置提供的，自己本身不帶電源，所以叫無源接點，也叫PLC或綜保裝置的開入量。
開關量輸出是指數字量輸出，輸出0或1，用于控制外部信號燈、繼電器等開關信號。 開關量輸出函數有兩種，一種是按字節輸出；另一種是按位輸出。
