焊接閘閥閥門首頁 > 產品展示 > 閘閥 > 焊接閘閥 >

產品名稱：Z962Y p54 100v電動電站高溫高壓焊接閘閥[ 2024-03-13 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Z962Y p54 100v電動電站高溫高壓焊接閘閥產品概述

    上海湖泉閥門集團有限公司Z960Y、Z961Y、Z962Y高溫高壓電站閘閥其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。該產品適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。


    二、Z962Y p54 100v電動電站高溫高壓焊接閘閥產品特點


    1、中部無閥蓋壓力自緊式連結
    2、閘板為要楔式彈性單閘板或楔式雙閘板結構
    3、閘板/閥座雙面堆焊鉆基硬質合金
    4、抗高溫蠕變設計
    5、閥桿采用滲氮型沉淀硬化不銹鋼
    6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動

    三、Z962Y p54 100v電動電站高溫高壓焊接閘閥主要零件的材料說明

    零件名稱

    材料牌號

    閥體

    A216WCB

    A217WC1

    A217WC6

    A217WC9

    閘板

    A216WCB

    A217WC1

    A217WC6

    A217WC9

    閥座

    25

    15CrMoA

    12Cr1MoVA

    12Cr1MoVA

    閥桿

    1Cr17Ni2

    1Cr17Ni2

    SUH600

    SUH600

    20Cr1Mo1V1A

    20Cr1MoVA

    閥蓋

    25

    15CrMoA

    12Cr1MoVA

    12Cr1MoVA

    WCB

    WC1

    WC6

    WC9

    填料

    增強柔性石墨

    支架

    WCB

    WCB

    WCB

    WCB

    WC1

    WC6

    WC9

    密封環

    S軟鋼(增強柔性石墨)

    S軟鋼

    F軟鋼

    空桿螺母

    45(ZCuZn25A16Fe3Mn3)

    適用溫度

    ≤425℃

    ≤450℃

    ≤540℃

    ≤570℃

  • 四、主要尺寸及重量

    型號

    公稱通徑 DN （ mm ）

    主要尺寸（ mm ）

    重量（ kg ）

    L

    D1

    D2

    Z962H-200 Z960Y-200 Z962Y-P54100V Z960Y-P54100V

    150

    650

    164

    200

    420

    175

    750

    186

    223

    526

    200

    800

    200

    262

    550

    225

    850

    233

    282

    595

    250

    950

    275

    325

    1210

    300

    1200

    312

    380

    2100

    Z962H-250 Z960Y-250 Z962Y-P54140V Z962Y-P54140V

    150

    700

    150

    200

    420

    175

    750

    175

    223

    530

    200

    800

    200

    262

    560

    225

    850

    220

    282

    600

    250

    950

    265

    325

    1220

    300

    1194

    305

    380

    2120

    Z960Y-320 Z960Y-P57170V

    150

    700

    150

    200

    615

    175

    750

    170

    225

    680

    200

    800

    200

    262

    695

    225

    850

    207

    283

    700

    250

    950

    250

    325

    1460

    300

    1245

    265

    377

    2650

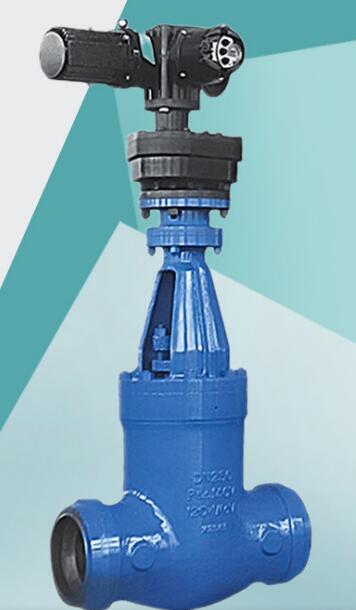

  • Z962Y p54 100v電動電站高溫高壓焊接閘閥
